Ботай Микроэлектроника MU100 Серия Автомобильные - классовые Датчики Позиции

Продукты серии MU датчиков Botai Microelectronics применяются в сценариях для определения и измерения положения (включая позицию транспортного средства и направление движения) движущихся транспортных средств в пространстве. Датчики положения серии MU100 являются компактными автомобильными IMU (инерциальными измерительными устройствами) класса. Внутри они не только интегрируют инерциальное измерительное устройство (IMU) для обнаружения движения и вращения с шестью степенями свободы (6DoF), но также включают микроконтроллер (MCU) автомобильного класса. Это позволяет осуществлять широкую CAN-коммуникацию, удаленное обновление и слияние основных алгоритмов, предоставляя точную, эффективную и актуальную информацию о положении транспортного средства для системы шасси, системы автономного вождения и системы управления доменом.

Продукты серии MU100 компании Botai Micro проходят независимую калибровку перед выходом с завода, компенсируя соответствующие параметры, такие как смещение при полной температуре, ошибка коэффициента масштаба и неортогональность, чтобы обеспечить согласованность производительности продукта и предоставить непрерывные, стабильные и точные данные измерений сенсора по всему диапазону температур.

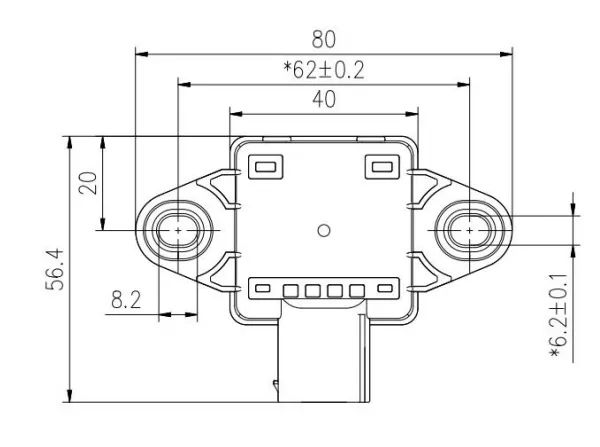

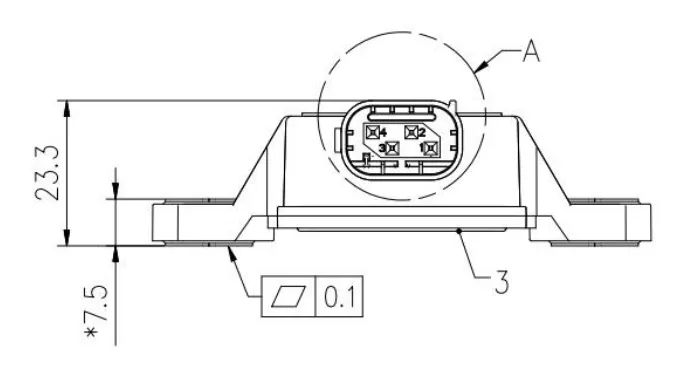

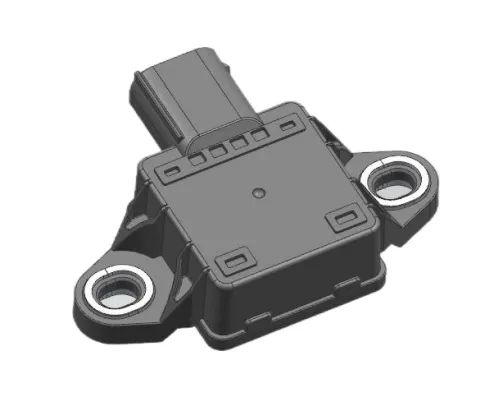

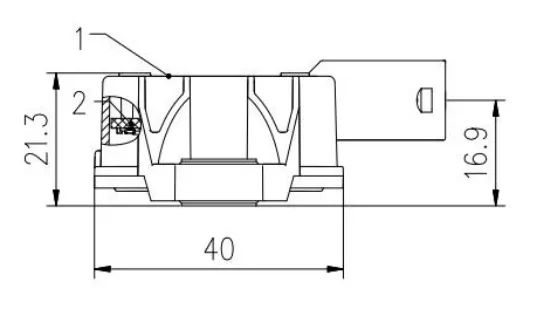

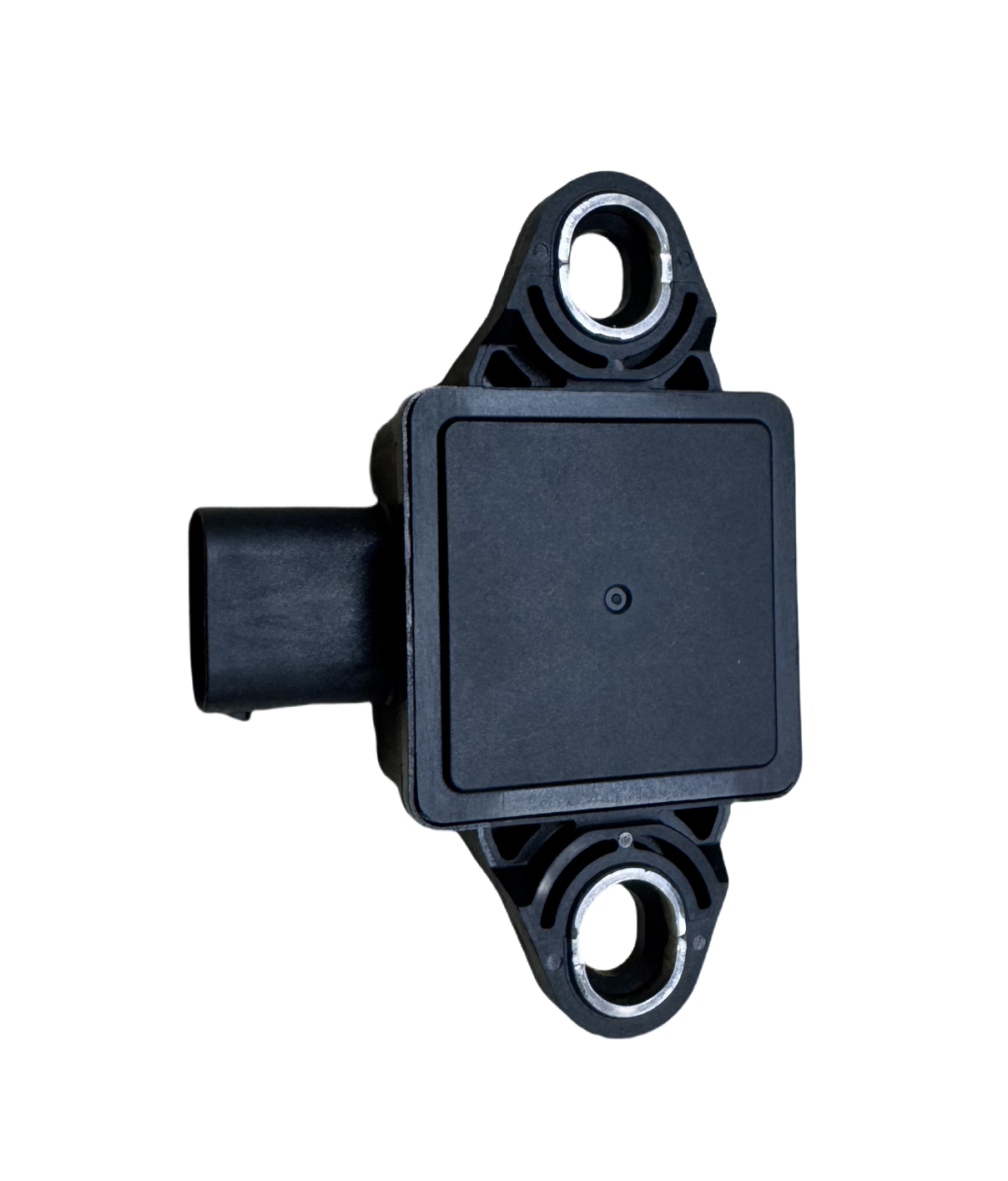

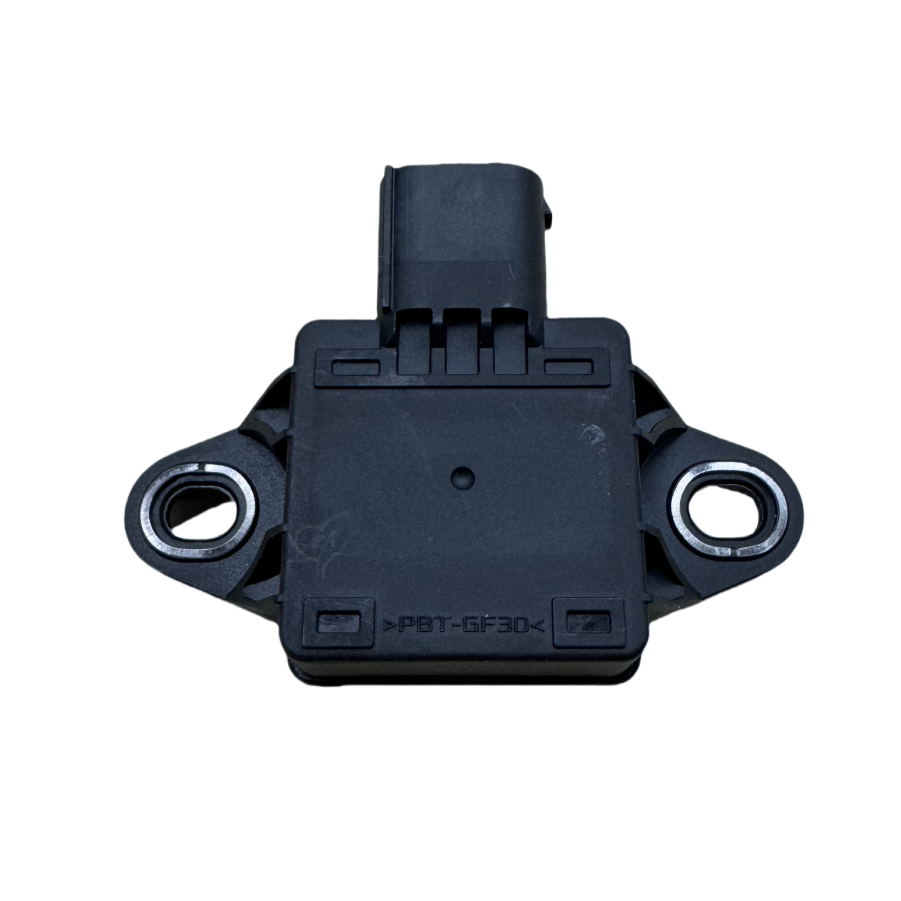

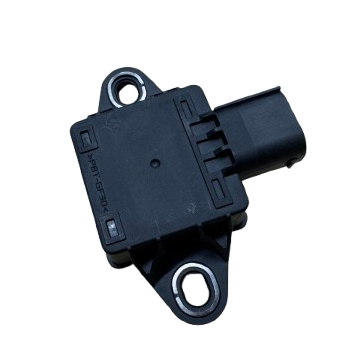

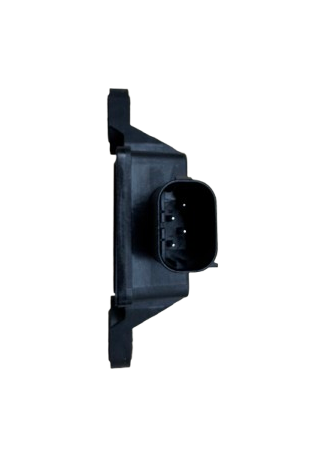

Продукт Атлас

Технология продукта

Разработано на основе передовой технологии MEMS-сенсоров.
Применяет автомобильные - классовые, тактические - классовые прецизионные акселерометры и гироскопы.

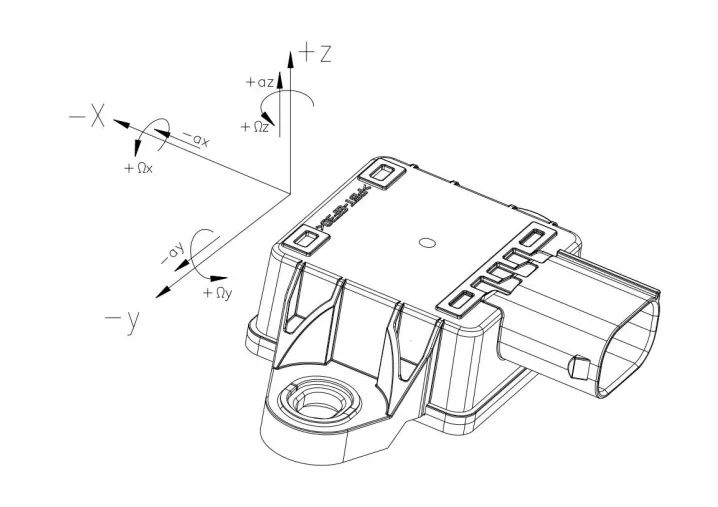

Выходы до 6DoF данных: 3 - осевое ускорение (±1.8g) + 3 - осевой гироскоп (±100°/с).

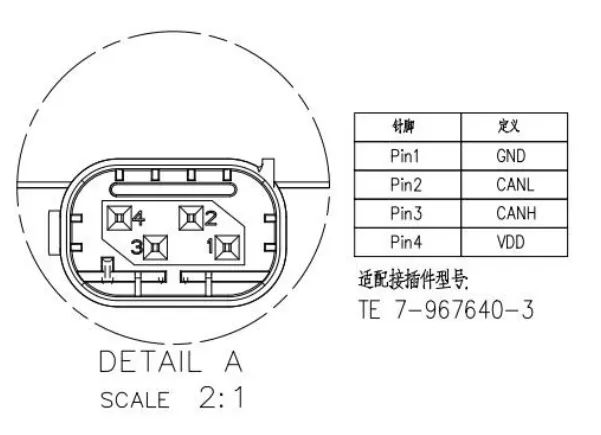

Конфигурируемый выход сигнала: CAN и CAN FD.
Разработано с широким диапазоном напряжения и низким потреблением энергии: 9~16V DC, 12V Макс, 35mA.
Ультра - широкий диапазон температур: - 40~+125°C.
Высокий уровень защиты: IP6K7.

Приложения

Электронные системы управления подвеской.
Применения воздушной подвески.
Интеллектуальные шасси системы.

Принцип работы

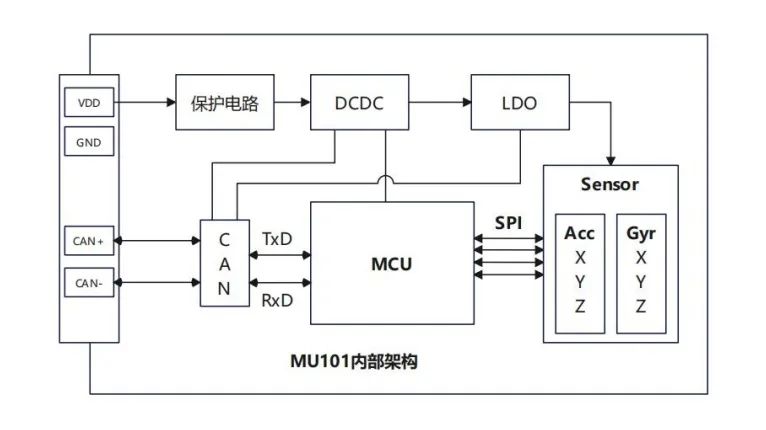

Сенсоры положения серии MU100 содержат различные микросхемы внутри и поддерживают встраиваемое программирование для реализации таких функций, как управление питанием, сбор данных, преобразование и слияние всей системы. Ускорометры и гироскопы внутри основного IMU-сенсора могут собирать данные с 3 степенями свободы и оба используют емкостную технологию MEMS.
